Tự lắp ráp máy tính:

Tại sao không?

ICTnews - Với những chỉ dẫn đơn giản, bạn sẽ có thể tự lắp ráp chiếc máy tính của mình.

  • Tự lắp ráp máy tính: Tại sao không?

3. Gắn RAM vào bo mạch chủ

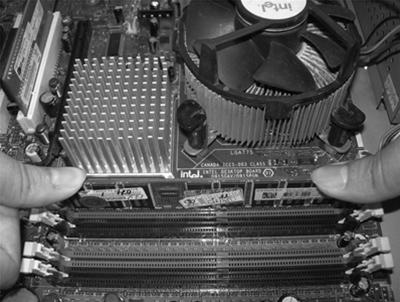

Bạn phải xác định khe RAM trên bo mạch chủ dùng cho loại RAM nào và phải đảm bảo tính tương thích, nếu không bạn có thể làm gãy thanh RAM. Mở hai cần gạt khe RAM ở hai đầu (dùng ngón tay đẩy nhẹ ra phía ngoài), đưa thanh RAM vào khe và nhấn xuống thật đều cả hai tay (H.11) cho đến khi 2 cần gạt tự động khép lại ôm chặt thanh RAM.  Lưu ý: Khi muốn mở ra thì dùng 2 tay đẩy 2 cần gạt ra ngoài cùng lúc, thanh RAM sẽ bật nhẹ lên.

Hình 11

4. Lắp ổ cứng

Ở cạnh sau ổ cứng có 2 chỗ để cắm dây. Đầu cắm dây nguồn có kích thước ngắn hơn, đầu cắm dài hơn dùng để cắm cáp dữ liệu. Tùy theo ổ cứng của bạn thuộc dạng ATA hay SATA mà hình dạng chỗ cắm có khác nhau. Trong bài viết này, chúng tôi dùng ổ cứng SATA (chuẩn ổ cứng mới nhất hiện nay) để hướng dẫn lắp đặt. Bạn đặt ổ cứng vào vị trí thích hợp nhất trên giá đở được bố trí sẵn trong thùng máy (cần có khoảng trống rộng rãi ở trên và dưới để ổ cứng dễ giải nhiệt) rồi vặt vít 2 bên để cố định ổ cứng với thùng máy. Sau đó nối dây dữ liệu của ổ cứng với đầu cắm SATA trên bo mạch chủ (H.13). Xem tài liệu hướng dẫn của bo mạch chủ để xác định đúng đầu cắm cho ổ cứng chính (master) và phụ (slave)

Hình 12

Hình 13

5. Lắp ổ CD-ROM

Bước 1: Ổ đĩa CD hay DVD đọc/ghi đều được nối với bo mạch chủ bằng cáp IDE. Bạn mở nắp nhựa ở phía trên của mặt trước thùng máy, sau đó đẩy nhẹ ổ CD từ ngoài vào (H.14), vặn vít 2 bên để cố định ổ với thùng máy.

Bước 2: Nối dây cáp dữ liệu từ ổ CD-ROM đến cổng IDE trên bo mạch chủ. Dây cáp truyền dữ liệu từ CD-ROM xuống bo mạch chủ đều có gờ để bạn không cắm sai hướng, bạn cần chú ý gờ này để cắm cho đúng như trong hình (H.15). Nếu bạn gắn 2 ổ đĩa trên cùng 1 cáp IDE, bạn cần kiểm tra chấu cắm trên ổ đĩa để xác lập 1 ổ chính (master) và 1 ổ phụ (slave) (hướng dẫn cách xác lập được ghi trên ổ đĩa).

Hình 14

HÌnh 15

HÌnh 16

6. Gắn các card mở rộng

Hiện nay hầu hết các loại card mở rộng đều gắn vào khe PCI trên bo mạch chủ. Trong máy tính, người ta dùng các loại card như sound (âm thanh), video/graphics (xử lý phim, điều khiển màn hình), network (dành cho việc nối mạng nội bộ và mạng Internet). Trước tiên, bạn cần xác định vị trí để gắn card, sau đó dùng kềm bẻ miếng kim loại (H.16) tại vị trí mà card sẽ đưa các đầu cắm hướng ra bên ngoài, mặt sau thùng máy. Đặt card đúng vị trí, nhấn mạnh đều tay (H.17), và vặn vít cố định card vào thùng máy. Lưu ý: Loại card màn hình gắn khe AGP cũng làm theo cách trên, nhưng không gắn vào khe cắm PCI mà phải gắn vào khe cắm AGP (có dạng màu nâu).

(Còn tiếp)

HỒ XỊ

  • Bài đã đăng trên báo Bưu điện Việt Nam số 06/2008
