1. Chuẩn bị thùng máy và gắn CPU vào bo mạch chủ

Bước 1: Bên trong thùng máy (case) đã có những vị trí được đục lỗ sẵn để bạn gắn bo mạch chủ (mainboard) vào. Tùy theo loại thùng máy mà bạn đặt vào những lỗ này các ốc vít đỡ bo mạch bằng kim loại hay chốt gài bằng nhựa (được cung cấp kèm theo case). Bạn đối chiếu vị trí các lỗ trên bo mạch và thùng máy rồi bắt ốc vít (hay chốt gài) vào thùng máy để sau này có thể đặt bo mạch chủ lên trên rồi tiến hành vặn vít từ phía trên xuống nhằm giữ chặt bo mạch chủ cố định trong thùng máy. (H.01 và H.02)

Bước 2: Mỗi bo mạch chủ có số cổng và vị trí các cổng khác nhau nên bạn phải gỡ nắp phía sau của thùng máy tại vị trí tương ứng với cụm cổng ra trên bo mạch để thay thế bằng miếng kim loại có các lỗ trống chính xác với từng cổng ra (H.03). Sau đó bạn đưa nhẹ nhàng bo mạch chủ vào bên trong thùng máy. Đặt đúng vị trí rồi bắt vít để cố định bo mạch với thùng máy.

Bước 3: Lật mở khung nẹp khóa của đế gắn CPU trên bo mạch chủ lên (H.04), đặt CPU vào đế cắm. Khi CPU lọt hẳn và áp sát với đế cắm, bạn đẩy khung nẹp khóa xuống (H.05).

Lưu ý: các CPU mới hiện nay đều được khoá để đảm bảo rằng chúng chỉ có thể được gắn vào khe cắm theo một hướng, trên CPU có ký hiệu hướng mũi tên để bạn nhận diện và đặt chúng ngay góc được làm dấu ở đế cắm. Nếu bạn đặt sai vị trí này CPU sẽ không thể lọt vừa vặn vào đế cắm.

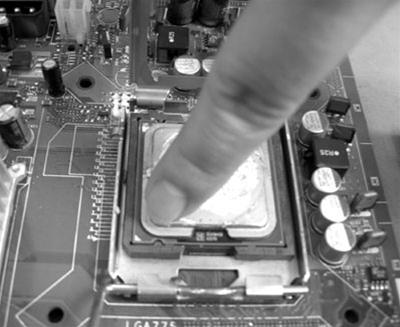

Bước 4: Bôi một lớp keo bằng silicon mỏng lên mặt trên của CPU (H.06). Chất keo này có nhiệm vụ lắp kín các khoảng hở rất nhỏ giửa bề mặt CPU và bộ giải nhiệt, giúp cho việc truyền nhiệt từ CPU lên bộ giải nhiệt tốt hơn. Lớp keo này thường được bán kèm theo CPU, hoặc bạn có thể tự mua về tại các cửa hàng bán máy tính.

2. Gắn quạt giải nhiệt cho CPU

Bước 1: Trước khi gắn hệ thống quạt vào vị trí, cần kiểm tra cả 4 trụ bằng nhựa của quạt phải xoay theo chiều kim đồng hồ (ngược chiều hình mũi tên - H.07) để đưa chúng vào vị trí cài đặt. Tiếp đó, bạn đặt hệ thống quạt lên trên CPU sao cho 4 trụ trên đặt đúng vào các lỗ tương ứng trên bo mạch chủ.

Bước 2: Bạn để tay hai ngón tay trên 2 trụ đối diện nhau (H.08) và nhấn đều tay cùng lúc để cho các chân quạt lọt thỏm xuống các lỗ của bo mạch chủ. Bạn dùng vít lần lượt vặn 4 trụ ngược chiều kim đồng hồ để khóa chặt quạt vào bo mạch chủ. Sau đó bạn cắm dây nguồn của quạt vào chân cắm có ký hiệu CPU FAN trên bo mạch chủ (H.09).

HỒ XỊ

  • Toàn bộ bài viết đã được đăng trên báo Bưu Điện Việt Nam số 5/2008
